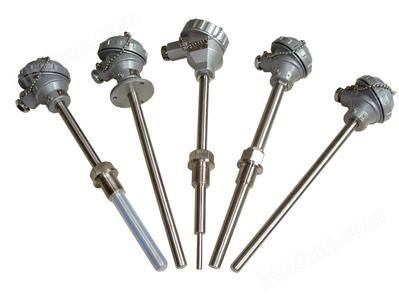

裝配熱電偶
| 固定螺紋管接頭式熱電偶 | 活絡管接頭式熱電偶 | 固定螺紋錐式熱電偶 |
| 固定螺紋式熱電偶 | 無固定裝置熱電偶 |
應用 工作原理
通常和顯示儀表 、 記錄儀表 、 電子計算機 熱電偶的電極由兩根不同導體材質組成 。 當測量
等配套使用 。直接測量各種生產過程中的 端與參比端存在溫差時 , 就會產生熱電勢 , 工
0 ℃ ~ 1300 ℃范圍內液體 、 蒸汽和氣體 作儀表便顯示出熱電勢所對應的溫度值 。
介質以及固體表面溫度 。
特點 主要技術參數
1. 裝配簡單 , 更換方便 ; IEC584
JB/T9238-1999
2. 壓簧式感溫元件 , 抗振性能好 ; 熱電偶在環境溫度為 20 ± 15 ℃ , 相對濕度不大
于 80 % , 試驗電壓為 500 ± 50V ( 直流 ) 電
3. 測量范圍大 ; 極與外套管之間的絕緣電阻 ≥1000M Ω .m 即 1m 長的試樣的絕緣電阻為 1000M Ω ;
4. 機械強度高 , 耐壓性能好 ; 10m 長的試樣的絕緣電阻為 100M Ω ;
測量范圍及允差

接線盒形式

型號及規格

接線方式
