1概述

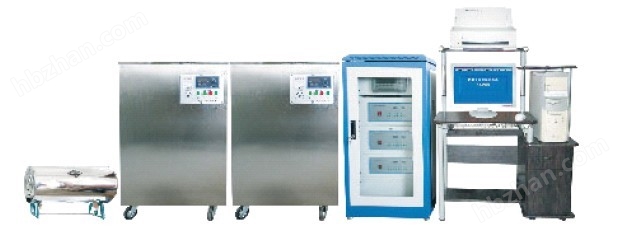

HC-WZJ-T-L熱電偶、熱電阻自動校驗系統（以下簡稱裝置）是我公司開發研制出的第四代熱工自動檢定產品之一。它是在windows環境下，使用windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表，以及低電勢掃描開關，功率調節器等構成的測控系統。操作者可在中文win95／Win98／WinMe/XP操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。系統按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
2 主要性能特點
2．1 的操作方式 使用windows軟件編程，在Win95／Win98／WinMe/Win XP操作平臺下運行。符合windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入?yún)?shù)和進行過程操作，功能強大，使用方便、靈活、快捷。
2．2 自動化程度高 檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。
2．3高精度，高分辨率 選用的六位半高精度進口數表。準確度達0．005％，分辯率O．1uV；0．1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。
2．4顯示直觀 在檢定過程中顯示器實時顯示檢定爐(或油槽等)的溫度變化曲線、檢定爐(油槽)溫度、
檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值(控溫?zé)犭娮璧碾娮柚?/font>)和檢定時間。
2．5功能齊全，配置靈活
●可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻
●可以檢定兩線制(四線制)和三線制熱電阻
●可以對熱電阻在同一個溫度點進行多批檢定；可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率
●具有多種冷端補償方式。備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇
●可以對補償導線進行修正，使檢定結果更正確
●可以任意設定溫度點。熱電偶在300℃～1100℃：之間，每隔50℃；熱點阻在50℃一300℃：之間每隔10℃任意設定
●可以在油槽中檢定工作用低溫?zé)犭娕?/font>(50℃～300 ℃)
●備有多種數表的接口驅動程序，操作者可以在菜單中任意選擇，增加了系統配置的靈活性。具有手動／自動切換功能，提供特殊情況下操作手段
2．6溫度控制精度高，檢定時間短 采用多種優化的直接數字控制算法，并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0．2℃／min；油槽小于O．04℃／min。熱電偶一般每個檢定點檢定時間約30分鐘左右：而熱電阻約60分鐘左右。
2．7標準化程度高，報表規范 熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書符合國家計量檢定規程JJG-351-96；JJG-229-98;JJG-141-2000規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家頒布的JJG一229-98規程重新進行了編制。
2．8具有系統認證測試功能 系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來極大的方便。
2．9數據管理功能 系統備有數據文件管理功能，可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在"office97(2000)"下的電子表格"excel~'中進行處理。由于"excel~'的強大功能和方便靈活的操作方法，使報表的預覽和打印都更得心應手。
2．10保護措施完善 備有系統自檢程序，可對數字表、主控箱、可控硅調功器、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷可控硅調動器，切斷加熱電流并提示報警。
2．1 1硬件設計合理，制作工藝 關鍵部件均采用進口元件，出廠前經過嚴格的老化和檢驗?？煽毓枵{(diào)功器可提供三路調功輸出。為操作者對不同的控溫對象轉接提供方便。
3主要技術指標
3．1掃描開關寄生電勢≤0．4uV
3．2分辨率
電勢測量分辨力0．1uV
電阻測量分辨力0．1mΩ
3．3準確度
電勢測量不確定度≤0．0l％
電阻測量不確定度 ≤0．01％
熱電偶檢定不確定度≤1．2℃(含二等標準熱電偶年變化0．7℃)
熱電阻檢定不確定度≤0．05℃
3．4恒溫的穩定度
熱電偶檢定過程恒溫后爐溫變化≤O．2℃/min
熱電阻檢定過程恒溫后油槽溫度變化≤0．04℃／min
3．5冷端自動補償 當冷端溫度在(20±10)℃的范圍內時．補償誤差≤0．2℃
3．6檢定溫度： 熱電偶300～1100℃
熱電阻0～300℃(包括低溫?zé)犭娕?/font>)
3.7檢定支數： 熱電偶可同時檢定10支
熱電阻可同時檢定l～10支，熱電阻允許在同一溫度點上進行多批次檢定。
3．8一次可連續檢定點： 熱電偶6個
熱電阻3個
3．9檢定時間： 熱電偶檢定，正常條件下平均每約30分鐘。
3．10本檢定系統按現行國家計量檢定規程進行數據處理。
3．11工作環境： 環境溫度20±3℃
相對濕度≤75％
3．12使用電源： AC 220V±10％50±1HZ
要求接地電阻≤4 Ω
