村鎮供水管網自動化監測系統

1 產品概述

目前全國有3億多農村人口飲水不安全，嚴重影響著人民群眾的身體健康。為此，國家啟動了農村飲水安全工程，到“十五”期末，已累計解決2.8億多農村人口的飲水困難問題，計劃“十一五”期間解決6000~8000萬人的飲水不安全問題,到2015年完成飲水不安全人口比例減半任務,經過15年努力，到2020年基本解決我國農村的飲水不安全問題。

建立村鎮集中供水廠是解決農村飲水安全問題的一個重要途徑，不僅可以解決農村居民飲水難問題，提高人民群眾健康水平，而且有利于地下水資源保護，促進農村經濟社會的發展。

我公司結合我國村鎮的實際情況，同時應用的計算機技術、自動化技術、通訊及網絡技術研發出新一代村鎮供水自動化成套設備。符合水利行業《村鎮供水工程技術規范》（SL310-2004）及各項相關技術標準規范。具有水質、水量、水壓可靠，適用范圍廣，自動化程度高，管理系統科學的特點。其中自主研發的“MBS系列全自動微機控制變頻調速給水設備”被北京市科委列為北京市“星火計劃”實施項目之一，獲得了“第五屆全國給排水消防專業技術展覽會”金獎，并被建設部批準為城鎮建設重點推廣的節能項目。

2 系統特點

? 系統設計符合國家規范要求，結合項目區具體需求，應用穩妥可靠的技術工藝，令水量、水壓、水質達到標準；

? 采用自動消毒系統，根據管網上水質在線監測設備反饋的水質信息，自動調整加藥量，使出廠水質滿足飲用水標準要求；

? 自動化程度高，采用的傳感器技術，實時監測供水系統中的各項技術參數，從而自動實現水源取水設備的啟停和恒壓供水的目的；

? 利用軟啟動器和變頻器實現水泵機組的啟停控制，減少對電機的沖擊，降低設備的損耗，延長了電機壽命；

? 水廠微機監控系統應用的計算機技術、自動化控制技術、微電子技術、通訊及網絡技術，對供水設備、輸、配水管網以及供水系統的主要運行參數、數據實時記錄、顯示并存貯到水廠微機管理中心，對水廠整體運行狀況進行實時監控及信息管理；管理中心軟件采用圖形化設計，操作簡單、方便；實時顯示水廠各項數據參數，并有實時報警、歷史分析、報表輸出、打印記錄功能；

? 安防視頻監控系統對供水設備、廠區進行實時監控，保障供水系統的安全運轉。

3 系統功能

⑴、實時監測

實時監測各加壓水泵的工作狀況，包括：泵的工作電流、工作電壓、工作頻率、工作方式（工頻或變頻）。實時監測水源井的水位變化情況、水泵運轉狀況，并將數據傳送到水廠監控站的微機上集中顯示，儲存記錄。

⑵、遠端遙控

根據需要可以遠端智能控制水源井水泵的啟動和停止。

⑶、數據采集計量及遠傳

具備遠程自動抄表、顯示、記錄、打印水源井取水量、蓄水池儲水量、管網供水量、管網壓力、水源井水泵用電量及其工作參數、每臺加壓泵的工作參數及加壓泵房耗電量等。

⑷、信息管理

由用戶終端人機界面軟件完成對采集、保存數據進行分析匯總，按日、月、年等不同方式顯示、打印報表。

⑸、水質處理

根據水質檢測數據自動計算消劑投加量，保證水質達到國家標準要求。

⑹、水質檢測

按照國家規定標準實時、動態檢測并記錄管網供水水質，采集并上傳數據到監控計算機上實時顯示余氯值，并定時進行記錄保存。

⑺、安全視頻監控

系統對水廠廠區、水池人孔及周?chē)h(huán)境、加壓泵機組及電控設備四個重要部位進行實時監控并保存歷史記錄以備查詢，保障了供水安全。

4 工藝流程

圖1-1 村鎮集中供水廠工藝流程圖

5 設備組成

?  水源取水系統

?  二次加壓供水系統

?  次氯酸鈉消毒系統

?  水質在線檢測及化驗系統

?  計算機監控系統

?  安防視頻監控系統

5.1 水源取水系統

主要由潛水泵、井泵控制系統和水池水位檢測控制系統組成。

井泵控制系統

控制井泵臺數≤5臺；計算機采集水源井動水位及水池水位數據控制每臺井泵的運行，井泵采用軟啟動器或變頻器實現軟啟?？刂?，井泵與水廠計算機控制系統采用有線無線結合的方式進行通訊，控制距離≤30km。控制室內可顯示井泵的電流、電壓，具有過流、過熱、缺相等保護功能。

圖1-2 水源取水設備示意圖

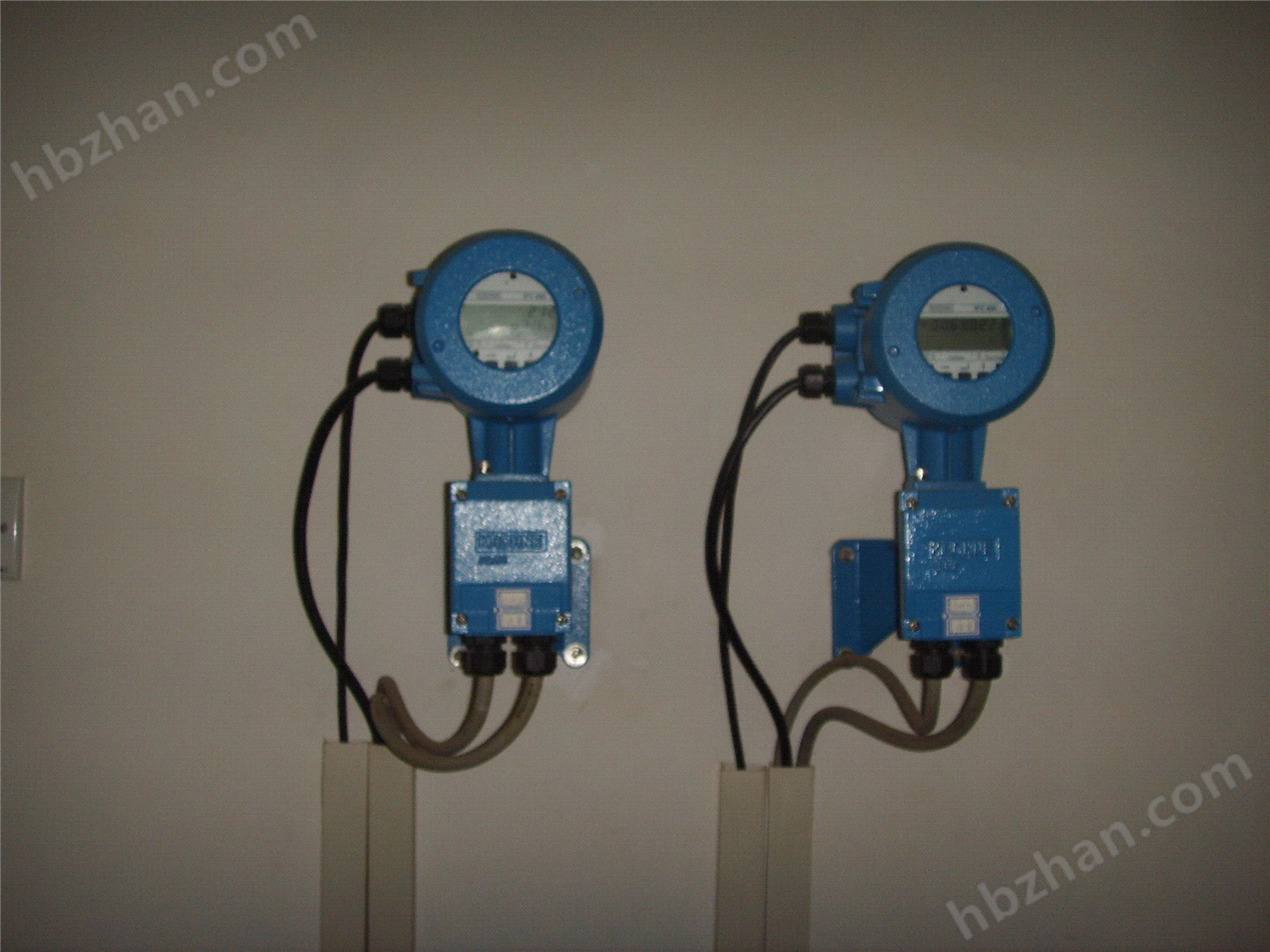

水池水位檢測顯示控制系統

采用壓力式水位傳感器配用4位數顯表對水池水位進行檢測顯示，輸出信號至井泵控制系統參與系統控制，并通過RS-485通訊線將水位信號傳至計算機控制系統進行顯示記錄。具有超高、超低水位報警功能，低水位補水，高水位停水。

5.2 二次加壓供水系統

由加壓泵、變頻調速控制系統和供水壓力監測及遠傳系統組成。


變頻調速控制系統

系統進行顯示及上傳。

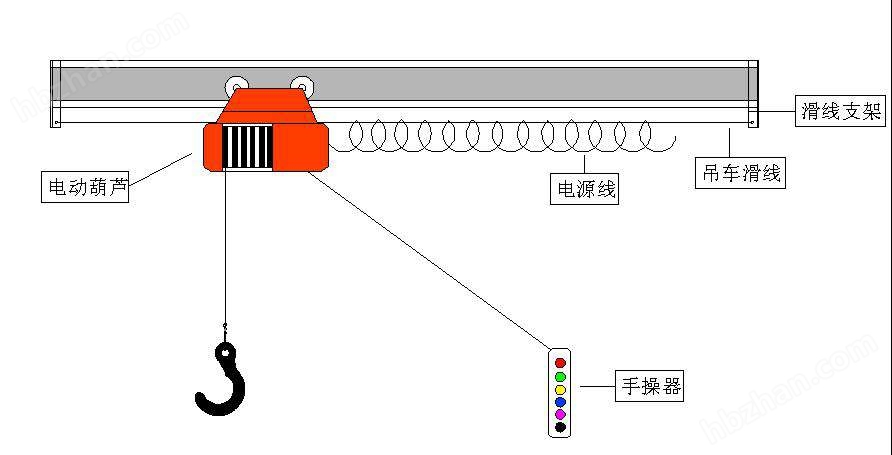

起重設備



5.3 次氯酸鈉消毒系統





    計算機監控系統是集計算機技術、自動化控制技術、微電子技術、通訊及網絡技術于一體。利用的組態技術和RS485總線技術，在監控室可以全面的觀察到水廠各種設備的運行狀況，同時可以實時監測水廠運行所需要的重要數據，包括蓄水池水位、供水管網壓力、水廠總供水量以及水廠總用電量和三相電流、電壓、供水水質監測參數等。并有累計、記錄、分析、計費、統計等功能。

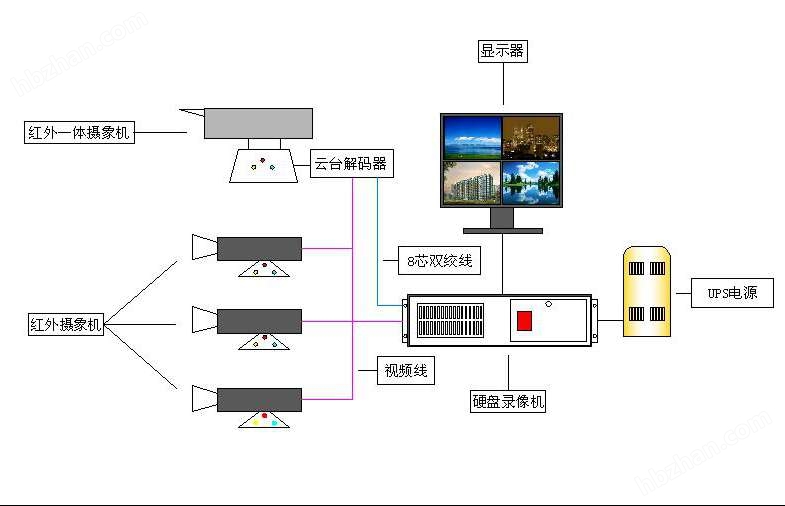

5.6 安防視頻監控系統
