一、粉塵探測器工作原理
含有粉塵顆粒的氣固兩相流體在輸送過程中，由于粉塵顆粒與粉塵顆粒、粉塵顆粒與管道內壁的碰撞和摩擦，將使粉塵顆粒帶上電荷，形成靜電場。當帶電粉塵顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和粉塵質量含量成正比。通過對此電信號進一步放大、運算處理，從而測量出粉塵濃度（mg/m3）。
二、粉塵探測器產品特點
1.利用電荷感應原理測量粉塵濃度，測量精度高；通過軟件設置粉塵濃度的上限報警值，當測量值超過上限值時CPU自動對比產生開關量信號，輸出給上位機報警，當粉塵濃度恢復時報警自動解除，無需手動復位。
2.一體化結構，電流信號輸送距離遠，抗干擾能力強。
3.測量電極采用保護材質，提高了耐高溫、抗腐蝕和防粘附的能力，減少清理維護，延長使用壽命。提高了產品質量。
4.傳感器主體部分氣密連接件嚴防被測氣體泄漏和測量電極因受壓向外沖擊擠出，保障了變送器和工作人員的安全。
5.DC24V無極性供電，采用工業四線制供電輸出，低功耗運行，提高了本產品以及現場使用的安全性。
三、技術參數

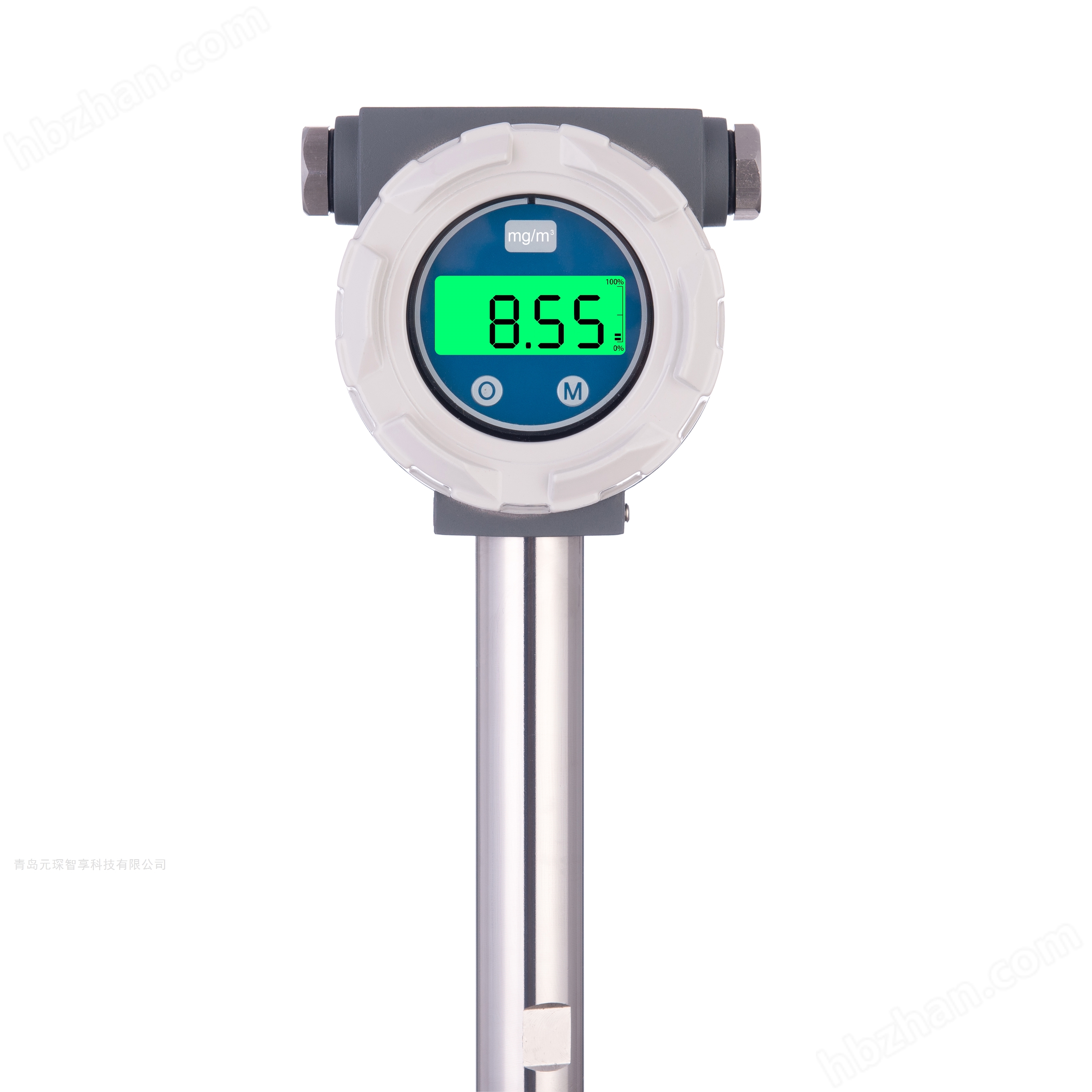

顯示方式 | 表頭顯示/無現場顯示 |
環境溫度 | -40～80℃（電子部件） |
環境濕度 | 45%～95%RH |
測量壓力 | ≤2.5MPa |
測量溫度 | -50～260℃（標準型） （ 高溫需定制，提前確認） |
管道壓力 | -0.1 ～ 2.5MPa |
管道直徑 | 0.1米～4 米 |
氣體流速 | 1m/s～50m/s |
粉塵顆粒 | 標稱直徑0.1µm～200µm |
測量精度 | 滿量程±2.5% |
測量量程 | 0-50/100/200/500/1000/10000mg/m3 （大量程可定制） |
插入長度 | 500mm/800mm（標準型） ，特殊尺寸可根據現場管徑定制。 |
輸出方式 | 開關量輸出 |
供電電壓 | DC24V |
接線方式 | 四線制，無極性免開蓋接線 |
連接方式 | M27×2不銹鋼安裝底座 |
防護等級 | IP65/NEMA4鋁合金殼體，適合非腐蝕性環境內安裝，特殊材料探頭 |
接地電阻 | ＜4Ω |
變送器功耗 | 小于1W |
