氣動隔膜調節閥-ZJHG

氣動隔膜調節閥-ZJHG 產品信息

ZJHG 氣動隔膜調節閥

一、氣動隔膜調節閥概述

精小型氣動隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。

由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。

二、氣動隔膜調節閥結構特征

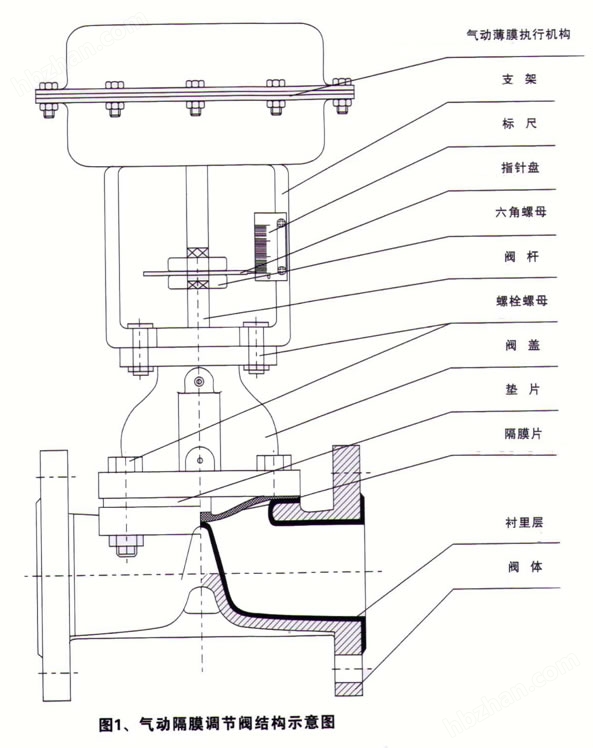

氣動隔膜調節閥由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見圖一。隔膜閥與被調介質直接接觸，由于隔膜的運動，改變了與閥體截面間的流通面積，從而調節介質的流量。

三、氣動隔膜調節閥規格與技術參數

公稱通徑mm	15	20		25	32		40	50			65	80		100	125		150	200	250
額定流量系數Kv	8	12		16	28		60	68			90	160		300	410		618	1200	2150
公稱壓力MPa	0.6、1.0、1.6、2.5
連接形式	法蘭連接：PN1.0 按JB78標準
流量特性	近似快開特性
配用執行機構型號	ZHA、ZHB
有效面積FE	280					400				600						1000
行程 mm	8		10			16			25				40			60
作用方式	氣關式；氣開式
彈簧壓力范圍KPa	標準20100、可選用40200、20600、60100
供氣壓力MPa	標準0.14可選用0.24
氣源接頭	M16×1.5
固有可調比R	30:1
工作溫度T（℃）	-30℃~+150℃

四、氣動隔膜調節閥主要性能指標

項　　目	不帶閥門定位器	帶閥門定位器
基本誤差%	±10	±1
回　　差%	≤8	≤1
死　　區%	≤6	≤0.4
泄漏量	有襯里10×閥額定容量、無襯里5×10×閥額定容量
額定流量系數誤差%	10

五、氣動隔膜調節閥主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥　　桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni11Mo2
3	襯里層	FEP（F46）、PFA（可溶性聚四氟乙烯）、PCTFE(F3)、PO(聚烯烴)
4	隔　　膜	FEP（F46）、PFA（可溶性聚四氟乙烯）、CR(氯丁橡膠)、PO(聚烯烴)
5	閥桿螺母	2CuAl10Fe3
6	螺　　栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
7	螺　　母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
