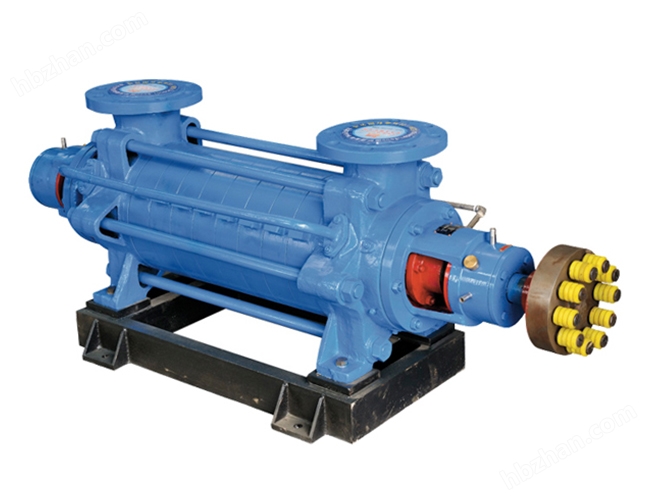

一、DG鍋爐給水泵簡介

DG型臥式多級鍋爐給水泵是臥式單級多級分段式離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。輸送介質溫度為-20oC~105oC，進口允許壓力小于0.59MPa。

DG型臥式多級鍋爐給水泵具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。

二、DG鍋爐給水泵型號意義

DG85-67×3

DG —— 多級鍋爐給水泵

85 —— 泵設計點流量為85m3/h

67 —— 泵單級設計點揚程為67m

3 —— 泵的級數為3

三、DG型鍋爐給水泵的性能范圍

流量：Q=3~300m3/h

揚程：H=12~1200m,揚程高低是采用調整泵的級數的多少及切割葉輪直徑達到。輸送介質溫度≤90℃（或≤130℃）

轉速：N=2900轉/分

四、DG型鍋爐給水泵結構說明

泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接整體，前段吸入口中線與水平垂直，也可呈水平線。后段吐出中線與水平垂直，也可呈水平線。

轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪是根據泵的級數而定。轉子由電機驅動，從電機端看，泵為順時針方向旋轉。

本型號泵采用滾動軸承，按型號不同而定，均不承受軸向力，泵在運行中應允許轉子部分在泵殼體中軸向游動，不能采用向心球軸承。軸承內用鈣基黃油潤滑。

泵前段、中段、后段之間密封而均采用二硫化鉬潤滑脂密封，轉子部件部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已經影響泵的工作和性能時應該予以及時更換。

本泵采用填料密封或機械密封，在使用時，填料及機械密封的位置安防要正確，填料及機械密封的松緊程度必須適當，以流體能一滴一滴滲出為宜。

五、DG鍋爐給水泵結構圖

六、DG多級給水泵型號表
