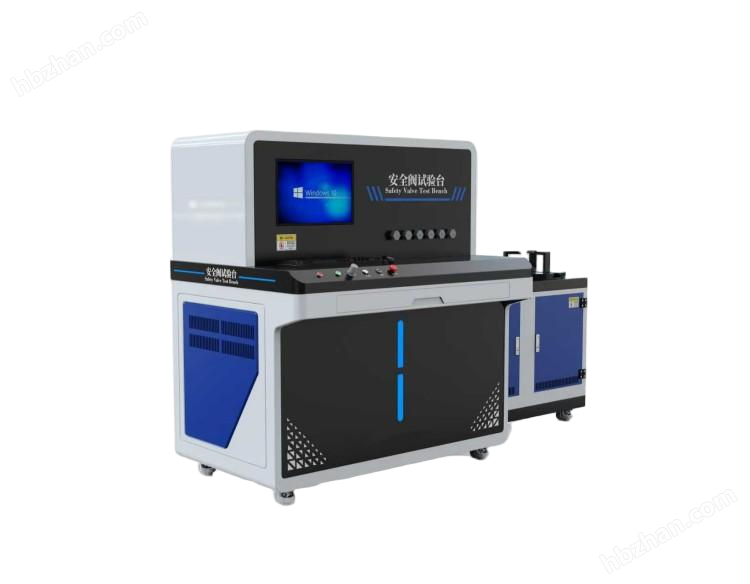

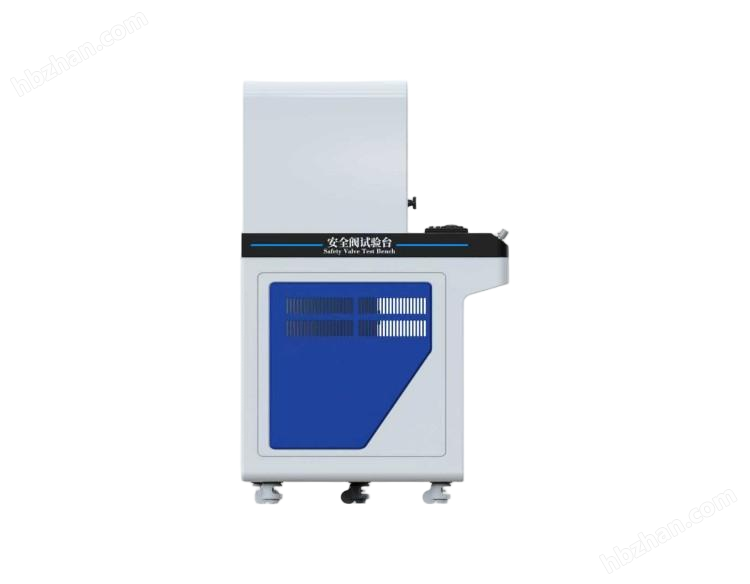

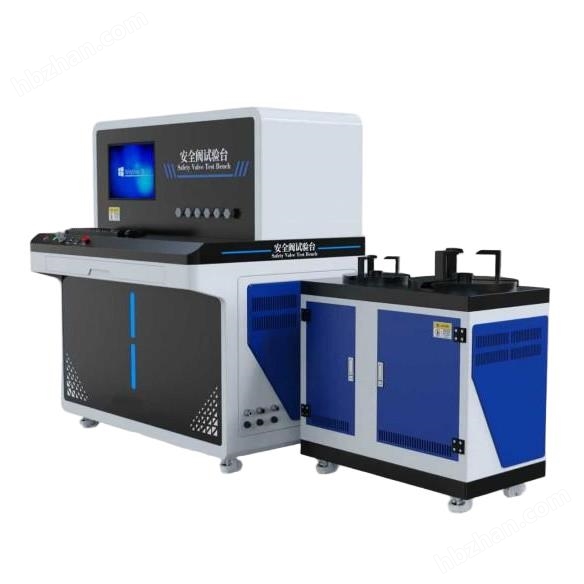

安全閥綜合試驗臺 測試穩定安全閥綜合試驗臺 測試穩定
?一、介紹?
安全閥綜合試驗臺是用于安全閥出廠檢驗、定期校驗、維修調試的專用檢測設備，可自動 / 半自動完成安全閥各項性能測試，廣泛用于特檢院、閥門廠、電廠、石化、鍋爐、壓力容器等單位。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC+windows |
操作界面 | 彩色12寸工控一體機，可觸摸屏操作，可鼠標鍵盤操作 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | wif連接打印機 |
壓力監測范圍 | 0Mpa-1.5Mpa 精度：±0.5%FS （可選配其他量程精度） 0Mpa-6Mpa 精度：±0.5%FS 0Mpa-25Mpa 精度：±0.5%FS |
測試通徑 | DN15～DN200 可選配至DN600 |
壓力控制 | 精密調壓裝置 |
閥門種類 | 法蘭式或螺紋式 |
夾緊力 | 0-10KN 精度：±1%FS (根據壓力和口徑可選) |
樣品裝夾方式 | 手動、三卡爪夾緊 |
測試時間 | 0s-9999s 可設置 |
測試工位 | 1工位 （可增加工位） |
測試介質 | 氮?dú)?nbsp; （客戶自備） |
測試項 | 整定壓力，密封壓力，密封性等 |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
自制軟件，自動夾具，觸摸屏顯示實時壓力 | |
?三、參考標準?
GB/T 12241-2021（安全閥一般要求）
GB/T 12242-2021（壓力釋放裝置性能試驗方法）
GB/T 12243-2021 （彈簧直接載荷式安全閥）
GB/T 28778-2023（先導式安全閥）
四、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
密封圈若干
