錦州市沉淀池是依托污泥混凝、循環、斜管分離及濃縮等多種理論，通過合理的水力和結構設計，開發出的集水分離與污泥濃縮功能于一體的新一代沉淀工藝。該工藝特殊的反應區和澄清區設計， 尤其適用于中水回用和各類廢水標準排放領域。
設備原理：
高效沉淀池由反應區和澄清區兩部分組成。反應區包括混合反應區和推流反應區；澄清區包括入口預沉區、斜管沉淀區及濃縮區。在混合反應區內，靠攪拌器的提升混合作用完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體。整個反應區（混合和推流反應區）可獲得大量高密度均質的礬花，這種高密度的礬花使得污泥在沉淀區的沉降速度較快， 而不影響出水水質。在澄清區， 礬花慢速地從預沉區進入到沉淀區使大部分礬花在預沉區沉淀， 剩余礬花進入斜管沉淀區完成剩余礬花沉淀過程。礬花在沉淀區下部累積成污泥并濃縮，濃縮區分為兩層，一層位于排泥斗上部，經泵提升至反應池進水端以循環利用； 一層位于排泥斗下部，由泵排出進入污泥處理系統。澄清水通過集水槽收集進入后續處理構筑物。

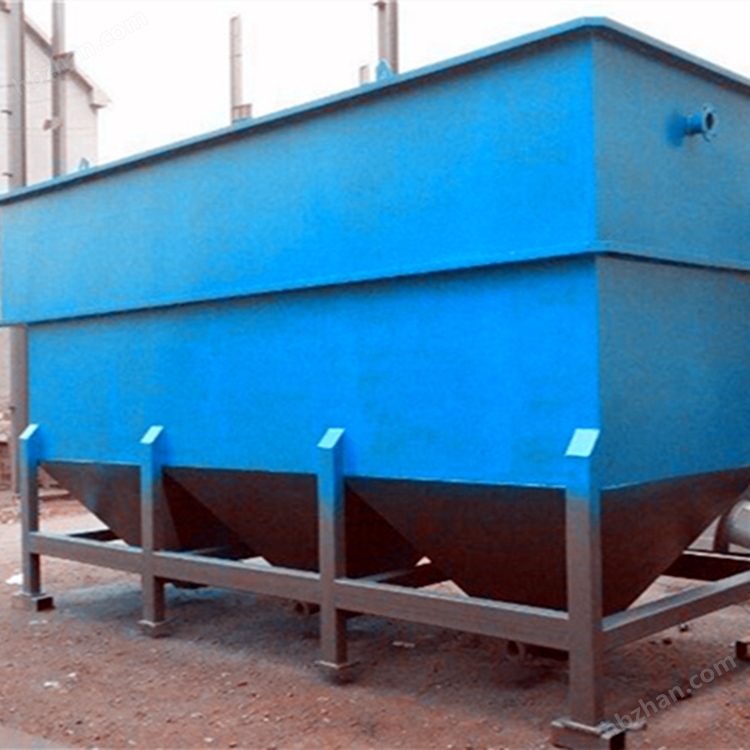

錦州市沉淀池性能
沉淀效率高
采用了斜管沉淀原理，增加了沉淀面積，使顆粒沉淀的路徑縮短，從而提高了沉淀效率。與傳統沉淀池相比，其表面負荷較高，一般可達8 - 12m3/(m2?h)，甚至更高，能夠在較短時間內實現固液分離，處理較大流量的水。
出水水質好
對懸浮物、膠體等雜質有很好的去除效果。通過混凝劑的作用，使水中的細小顆粒凝聚成較大的絮體，再經過沉淀區的沉淀，能有效降低出水的濁度，通常出水濁度可穩定在5NTU以下，甚至能達到1 - 2NTU，滿足大多數工業和生活用水的水質要求。
對一些重金屬離子、有機物等也有一定的去除能力，這是因?yàn)樵诨炷恋磉^(guò)程中，這些物質會被吸附在絮體表面或包裹在絮體內部，隨絮體一起沉淀下來，從而提高了出水水質。
耐沖擊負荷能力強
高效沉淀池的結構設計和運行方式使其能夠適應進水水質和水量的變化。其較大的池容和合理的水力流態，使得在進水水質突然變差或水量突然增加時，仍能保持較好的沉淀效果，不至于出現出水水質急劇惡化的情況。例如，當進水懸浮物濃度在一定范圍內突然升高時，通過調整混凝劑投加量和沉淀時間等參數，仍可保證出水水質穩定。
錦州市沉淀池性能
占地面積小
由于沉淀效率高，在處理相同水量的情況下，高效沉淀池的占地面積比傳統沉淀池小得多。一般來說，其占地面積僅為傳統平流沉淀池的1/3 - 1/2，這對于土地資源緊張的地區來說，具有很大的優勢，可以節省大量的土地投資成本。
運行管理方便
高效沉淀池的自動化程度較高，可實現對混凝劑投加、排泥、水位控制等過程的自動控制，減少了人工操作的工作量和誤差。同時，設備的維護保養相對簡單，主要設備如攪拌機、刮泥機等結構較為簡單，運行穩定，故障發生率低，便于維修和管理，降低了運行管理成本。
導流筒由圓筒體、錐體及穩流柵組成。穩流柵的作用是消除上升流體的旋渦。
提升式混合攪拌機主要由減速機、 立軸、攪拌槳葉（軸流式）及電控箱組成。 減速機 采用攪拌專用減速機， 能同時承受彎矩和扭矩作用； 立軸采用管軸結構， 具有足夠的剛度和強度；攪拌槳葉采用軸流提升設計，具有低揚程，大流量的特性；電控箱內設變頻裝置，可通過調節攪拌機的轉速，實現攪拌、混合效果。
