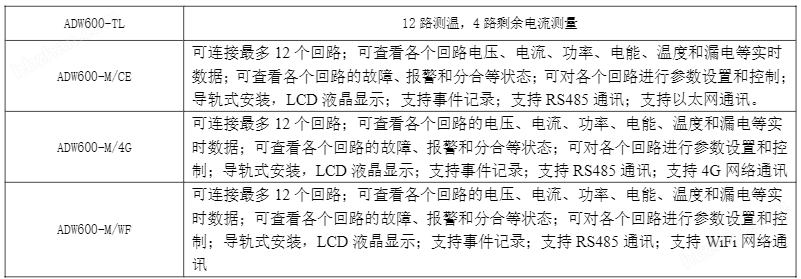

一 -多回路無線通訊物聯網儀表 核心亮點
ADW600系列多回路無線通訊物聯網儀表 主要用于計量低壓網絡的三相有功電能,具有體積小、安裝簡便、功能豐富等優點。

二 技術優勢
1. 高精度測量

2. 高級電力分析
ADW600具備諧波分析能力,可準確分析總諧波含量以及2-31次的分次諧波含量,幫助用戶識別電能質量問題,為治理諧波污染提供數據支撐。
3. 安全監測
開關量模塊(ADW600-K):配備4路無源輸入和2路無源輸出
測溫漏電模塊(ADW600-TL):可進行12路溫度測量
同時能進行4路剩余電流測量,精度為1%,有效保障電力系統的漏電安全

三 安裝便捷
ADW600系列智能網關

注:圖中框選區域①預留不用;區域②為4G 通訊時安裝 SIM 卡;區域③為網線連接下行計量模塊的 PHY 口
A3、B3 供上位機通訊,A2、B2 預留不用,DI和 DO 端口預留不用。NTbLtAC0T轉助電消

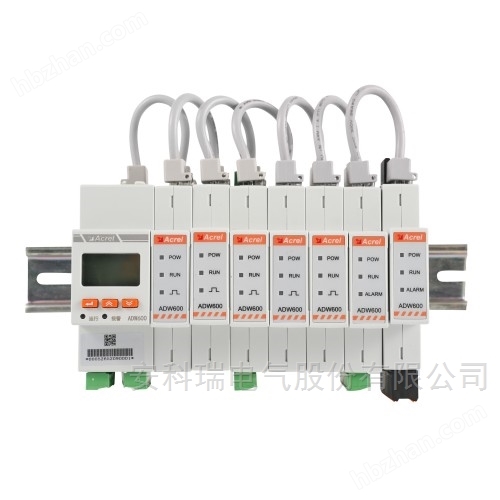

ADW600多回路計量模塊
ADW600 多回路計量模塊之間采用網線連接,BUS-IN為進線接口、BUS-0UT為出線接口,以ADW600 系列智能網關或電源模塊為起點依次往后連接,不能接反。
ADW600-U需要接入負載電壓信號,參照下方接線圖,11-14 端子分別接入U(xiǎn)A、UB、UC、UN 電壓信號,若采用三相三線接法時,11-13 接入U(xiǎn)A、UB、UC 電壓信號,然后將UB短接進U端子即可。

ADW600-1需要接入負載電流信號,參照下方接線圖,標配互感器為RJ12接口插入電表端子即可,分別將三個互感器根據指示方向卡在負載線纜上即可

ADW600-K 根據需要接入開關量輸入或輸出信號線,注意 COM 口為公共端,參照下方接線圖

ADW600-TL, 根據需要接入測溫信號線或剩余電流互感器信號線,注意 COM 口為相鄰測量回路的公共端,具體接線圖如下。

四 應用場景
1. 商業綜合體能耗精細化管理
針對多業態商業綜合體配電系統復雜的情況,采用ADW600-M(4G通訊)作為網關,配合多個ADW600-I和ADW600-TL測溫漏電模塊,可通過多回路拼接技術,實現300+低壓回路全覆蓋計量,實時采集電能、功率因數及諧波數據,助力物業按實分?jǐn)傠娰M(fèi),解決公攤糾紛。
2. 老舊小區配電改造與安全監測
對于配電線路老化、負荷不平衡、漏電隱患突出的老舊小區,ADW600可在不改動原有線路條件下完成計量與安全升級。模塊自適應三相四線/三線接線,免大規模改造,可縮短工期50%。
3. 工業廠房能效與電能質量監測
在非線性負載多的工業廠房中,部署ADW600-I(D24,400A大電流)與ADW600-TL模塊,可監測變壓器、變頻器等回路。其諧波測量功能可識別出諧波超標致變壓器發熱,通過加裝濾波器可將畸變率由25%降至8%,有效延長設備壽命。
4. 智慧園區分布式能源計量與協同控制
在含光伏、充電樁、儲能的智慧園區,以ADW600-M(WiFi網關)為核心,搭配ADW600-I(四象限無功計量)、ADW600-K(充電樁控制)及ADW600-TL(電池測溫)模塊,可實現源-網-荷-儲一體化管理。
