易福門IFM漫反射式傳感器.IFM光電開關分類
 資料
應用
功能原理    漫反射傳感器
電氣數據
頻率AC [Hz]    47...63
工作電壓 [V]    20...250 AC/DC
防護等級    II
反相保護    否
光線種類    紅外線
波長 [nm]    880
機械技術數據
重量 [g]    139.4
外殼    螺紋結構
尺寸 [mm]    M18 x 1 / L = 78.5
螺紋代號    M18 x 1
原材料    PBT
透鏡材料
PMMA
顯示器/操作件
顯示
開關狀態    1 x LED, 紅色
功能    1 x LED, 紅色 閃光燈
電氣連接
要求的保護    請根據IEC60127-2*頁中的指導標準，使用小型保險絲; ≤ 2 A; 快速行動
附件
附件（附送）
固定螺母: 2 x
注釋
注釋
建議: 短路后請一定檢查產品的安全功能。
包裝單位    1 件數
電氣連接
接口    電纜: 2 m, PVC; 2 x 0.5 mm²

易福門IFM漫反射式傳感器.IFM光電開關分類

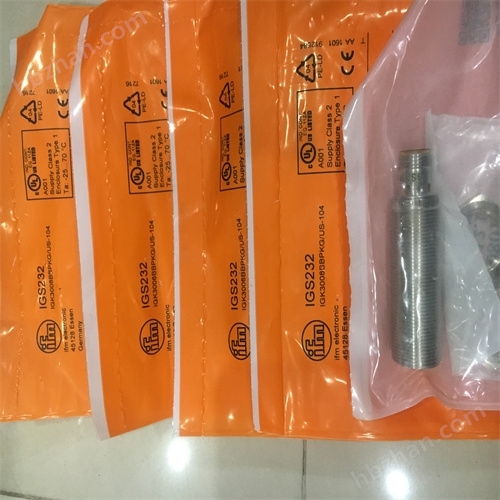

產品圖片資料

輸出
輸出功能    亮通模式
開關量輸出DC電壓降zui大值 [V]    8
開關量輸出AC電壓降zui大值 [V]    8
zui小的負載電流 [mA]    5
漏電流zui大值 [mA]    1.7
開關量輸出AC的持續電流負載 [mA]    90; (180 (...40 °C))
開關量輸出DC的持續電流負載 [mA]    90; (180 (...40 °C))
開關量輸出短暫的電流負載 [mA]    600; (20 ms / 0,5 Hz)
開關頻率AC [Hz]    25
開關頻率DC [Hz]    25
短路保護    否
過載保護    否
監控范圍
檢測距離 [mm]    1...600; (白紙 200 x 200 mm 90 %反射)
光斑直徑zui大值 [mm]    169
光點尺寸參考    在zui大的檢測距離
工作條件
環境溫度 [°C]    -25...80
外殼防護等級    IP 67
/測試
EMC電磁兼容
EN 60947-5-2
EN 55011    等級B
MTTF [年]    338
積累IFM光電開關工作原理資料
右圖所示是反射式光電開關的工作原理框圖。圖中，
由振蕩回路產生的調制脈沖經反射電路后，然后用數字積
分光電開關或RC積分方式排除干擾，zui后經延時
(或不延時)觸發驅動器輸出光電開關控制信號。
利用光學元件，在傳播媒介中間使光束發生變化;
利用光束來反射物體;使光束發射經過長距離后瞬間返回。
光電開關是由發射器、接收器和檢測電路三部分組成。
發射器對準目標發射光束，發射的光束一般來源于發光
二管(LED)和激光二管。光束不間斷地發射，或者改變脈沖寬度。

受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。接收器有光電二管或光電三管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出有效信號和應用該信號。
光電耦合器是以光為媒介傳輸電信號的一種電一光一
電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內，

IFM光電傳感器工作原理

彼此間用透明絕緣體隔離。發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二管，受光器為光敏二管、光敏三管等等。光電耦合器的種類較多，常見有光電二管型、光電三管型、光敏電阻型、光控晶閘管型、光電達林頓型、集成電路型等。工作原理在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。
步驟/方法

1、自身調節。繞線機光電開關在使用之初請先檢查開關
本身是
光電開關工作原理
光電開關工作原理
否完，外觀是否完等。
2、避開遮擋物時EL130光電開關使用時，對于一些貨
物如帶色貨物、反射性較弱的貨物、小件間間隙較大
的貨物、透明貨物或在陽光或鹵光照射環境下，、
光電開關就會有不起作用的現象，那是因為光線被干憂了。
3、高度調節時碼盤上面另外一個ITR8402-A槽
寬6mm的槽型光電開關感測不到貨物時，可適當修正光電開關方向，

使其直射貨物中心;如不見效，可打開光電開關外殼調整感測距離

順時針方向調節靈敏度旋鈕，順時針方向旋轉，直達到感測到為止。

4、方向調節，光電開關感測到貨物或電機轉盤以外時，可逆時針調節靈敏度旋鈕，逆時針方向向旋轉，直達到感測不到外物為止，再后是注意的地方是嚴禁帶電操作!注意安全!
