一、產品簡介

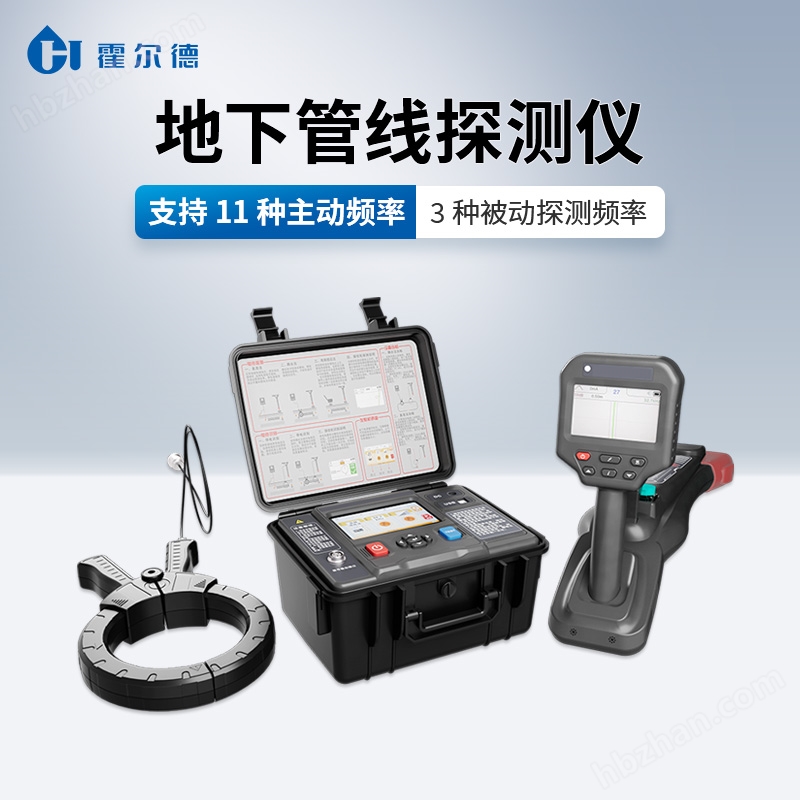

地下管線探測儀（又名管線儀、路徑儀）是一款集路徑探測、電纜識別、故障查找于一體的高性能非開挖地下管線檢測設備，由發射機、發射電流鉗、接收機、柔性電流鉗、連接測試線及選配A字架組成，可在非開挖條件下完成金屬管線、地下電纜的路徑探測、普查與深度測量。地下管線探測儀采用全數字化高精度采樣及多重濾波抗干擾技術，具備經典定位、導線巡航、信號畸變測量等多種模式，支持11種主動、3種被動探測頻率，發射機支持直連、耦合、感應三種信號輸出方式，數字功率可調且自帶自動匹配與保護功能；其電纜識別功能可準確區分帶電與停電電纜，支持預先標定后遠端識別，自動標識目標線纜，搭配大口徑柔性電流鉗實現非接觸安全檢測，廣泛適用于市政規劃、供電運維、管線管理維護等場景，是管線檢測與維護的專業儀器。

二、產品特點

1.多種探測模式：經典定位模式，導線巡航模式、信號畸變測量模式；

2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。

3.導線巡航模式：360°全-方-位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。

4.信號畸變測量模式：同時顯示波峰波谷波形，在無畸變現場，峰值和谷值位置應一致，現場形狀應相對于中心線對稱。

5.電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。

6.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑-制鄰近運行電纜及管道的工頻和諧波干擾。

7.多種探測頻率：11種主動探測頻率和3種被動探測頻率。

8.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。

9.發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。
