聯系我時，請告知來自 環保在線產品簡介及工作原理 渦街流量計是根據卡門渦街理論，利用里流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量?jī)x表
產品簡介及工作原理
渦街流量計是根據卡門渦街理論，利用里流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量?jī)x表。
本產品采用獨特的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差，噪聲大，小信號數據紊亂等問題，并采用了獨特的檢測探頭封裝新技術和防護措施，保證了產品的可靠性。
產品有基本型、差壓型、溫壓補償一體型三種測量型式，基本型測量單—工況流量信號，差壓補償型直接測量質量流量，溫壓補償一體型可同時測量溫度、壓力、流量信號，經補償后輸出標況體積流量或質量流量。產品有管道式和插入式兩種結構型式，可現場顯示，也可遠距離傳輸，每種型式都有高溫、高壓、防腐、防爆等規格，又有整體和分體結構，以適應不同的測量介質和安裝環境。
產品特點
■ 結構簡單牢固，無可動部件，使用壽命長，壓力損失小，運行費用低。
■ 采用抗機械振動，抗沖擊和抗臟污的結構新設計。
■ 從檢測探頭到運放電路實現了高度的互換性和通用性。
■ 電路采用表面貼裝工藝，結構緊湊，可靠性高。
■ 按通用操作原則設置菜單，并采用漢字提示，清晰直觀，操作簡單。
■ 在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。
■ 采用精細低功耗的128×64全點陣式LCD顯示器，就地顯示瞬時流量和累計流量，及補償測量的溫度和壓力，顯示數據豐富直觀。
■ 具有多點線性修正功能，大大提高測量精度。采用高速算法單脈沖逐個脈沖測周期后，逐個進行壓縮或展寬計算后僅滯后一個周期輸出，達到的實時線性補償，此性能達到水平。
■ 差壓補償型渦街質量流量計可直接測量質量流量，不受介質組分或干度變化的影響，測量精度更高。
■ 溫度壓力補償型內置或外置傳感器自動進行溫度和壓力修正，將工況流量直接轉換成質量流量或標準狀態下的體積流量，測量簡單、精確，12種補償算法幾乎可以滿足所有流量補償要求。
產品應用
本產品具有量程比寬，精度高，安裝維護方便和介質適應性廣等一系列優點。可廣泛應用于石油、化工、冶金、機械、食品、造紙、醫藥，以及城市管道供熱、供水、煤氣等行業的各種低粘度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

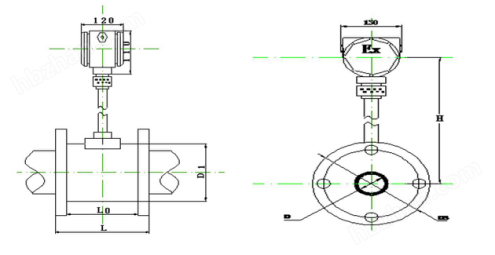

產品主要尺寸及外形
| 公稱 通徑 DN | 儀表 長度 L | 儀表 高度 H | 安裝法蘭 | 安裝螺栓 | 配管規格 | ||||
| 法蘭 外徑 | 法蘭 厚度 | 螺栓 孔距 | 螺栓 孔徑 | 螺栓 數量 | 螺栓 規格 | ||||
| 15 | 180 | 415 | 95 | 14 | 65 | 14 | 8 | M12×60 | Φ18×1.5 |
| 20 | 180 | 420 | 105 | 16 | 75 | 14 | 8 | M12×60 | Φ25×2.5 |
| 25 | 180 | 425 | 115 | 16 | 85 | 18 | 8 | M16×60 | Φ32×3.5 |
| 32 | 180 | 435 | 140 | 18 | 100 | 18 | 8 | M16×70 | Φ39×3.5 |
| 40 | 180 | 435 | 150 | 18 | 110 | 18 | 8 | M16×70 | Φ48×4 |
| 50 | 180 | 440 | 165 | 20 | 125 | 18 | 8 | M16×70 | Φ59×4.5 |
| 65 | 180 | 460 | 185 | 20 | 145 | 18 | 8 | M16×70 | Φ74×4.5 |
| 80 | 200 | 490 | 200 | 20 | 160 | 18 | 16 | M16×70 | Φ89×4.5 |
| 100 | 220 | 510 | 220 | 22 | 180 | 18 | 16 | M16×80 | Φ109×4.5 |
| 125 | 240 | 535 | 250 | 22 | 210 | 18 | 16 | M16×80 | Φ134×4.5 |
| 150 | 270 | 570 | 285 | 24 | 240 | 22 | 16 | M20×80 | Φ159×4.5 |
| 200 | 300 | 625 | 340 | 26 | 295 | 22 | 24 | M20×90 | Φ219×9 |
| 250 | 320 | 685 | 405 | 28 | 355 | 26 | 24 | M24×100 | Φ273×11 |
| 300 | 350 | 710 | 460 | 32 | 410 | 26 | 24 | M24×100 | Φ325×12 |
| 350 | 375 | 790 | 520 | 38 | 470 | 26 | 32 | M24×115 | Φ377×13 |
| 400 | 400 | 845 | 580 | 42 | 525 | 30 | 32 | M27×120 | Φ426×13 |
※注：1、以上參數僅適用于法蘭連接式1.6MPa以下壓力規格的渦街流量計。
儀表長度為標準型尺寸，帶一體化壓力補償型儀表長度相應加長50mm。
法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119－2000突面板式平焊鋼制管法蘭。
安裝方式
注意事項
（1）安裝方向。渦街流量計在管道上可以水平、垂直或傾斜安裝，測量液體和氣體時應分別采取防止氣泡和液滴干擾的措施。測量液體時，還必須保證待測流體充滿整個管道。如果是垂直安裝，應使液體自下向上流動，以保證管路中總是充滿液體。
(2)直管段長度。渦街流量計的直管段長度要求為:上游不小于15D;下游不小于10D。直管段內部要求光滑。
(3)安裝漩渦發生體時，應使其軸線與管道軸線垂直。對于三角柱、梯形或柱形發生體應使其底面與管道軸線平行，其夾角不應超過5。
(4)渦街流量計對振動很敏感，傳感器的安裝地點應注意避免機械振動，尤其要避免管道振動。否則應采取減振措施，在傳感器上下游ZD處分別設置防振座并加防振墊。
(5)儀表的流向標志應與管內流體的流動方向一致。
測量范圍的確定
不同口徑的渦街流量計的測量范圍是不一樣的，即使同一口徑流量計，用于不同介質時，它的測量范圍也是不一樣的。實際可用的測量范圍要通過計算來確定，下表提供了三種典型介質在特定條件下的流量范圍
