變頻專用電纜

一、引言

二、變頻系統對電纜的特殊技術要求

1. 電磁干擾（EMI）抑制需求：變頻器產生的高頻諧波易通過電纜耦合形成EMI，干擾周邊電子設備，導致信號失真、控制誤動作。中國電器工業協會數據顯示，68%的工業現場EMC故障源于電纜屏蔽效能不足或接地不良，1MHz頻段屏蔽衰減低于40dB的占比達52%。

2. 絕緣耐受能力要求：高頻諧波使電纜局部放電量劇增，當du/dt超5kV/μs時，常規電纜局部放電量急劇上升，易引發絕緣擊穿。例如：普通PVC絕緣電纜在變頻系統中運行800小時就可能出現絕緣擊穿事故。

3. 高頻損耗控制需求：高頻工況下，電纜的集膚效應、鄰近效應加劇，會使導體損耗、介質損耗顯著增加，導致電纜發熱，影響傳輸效率和使用壽命。

三、變頻專用電纜核心技術分析

（一）結構設計技術

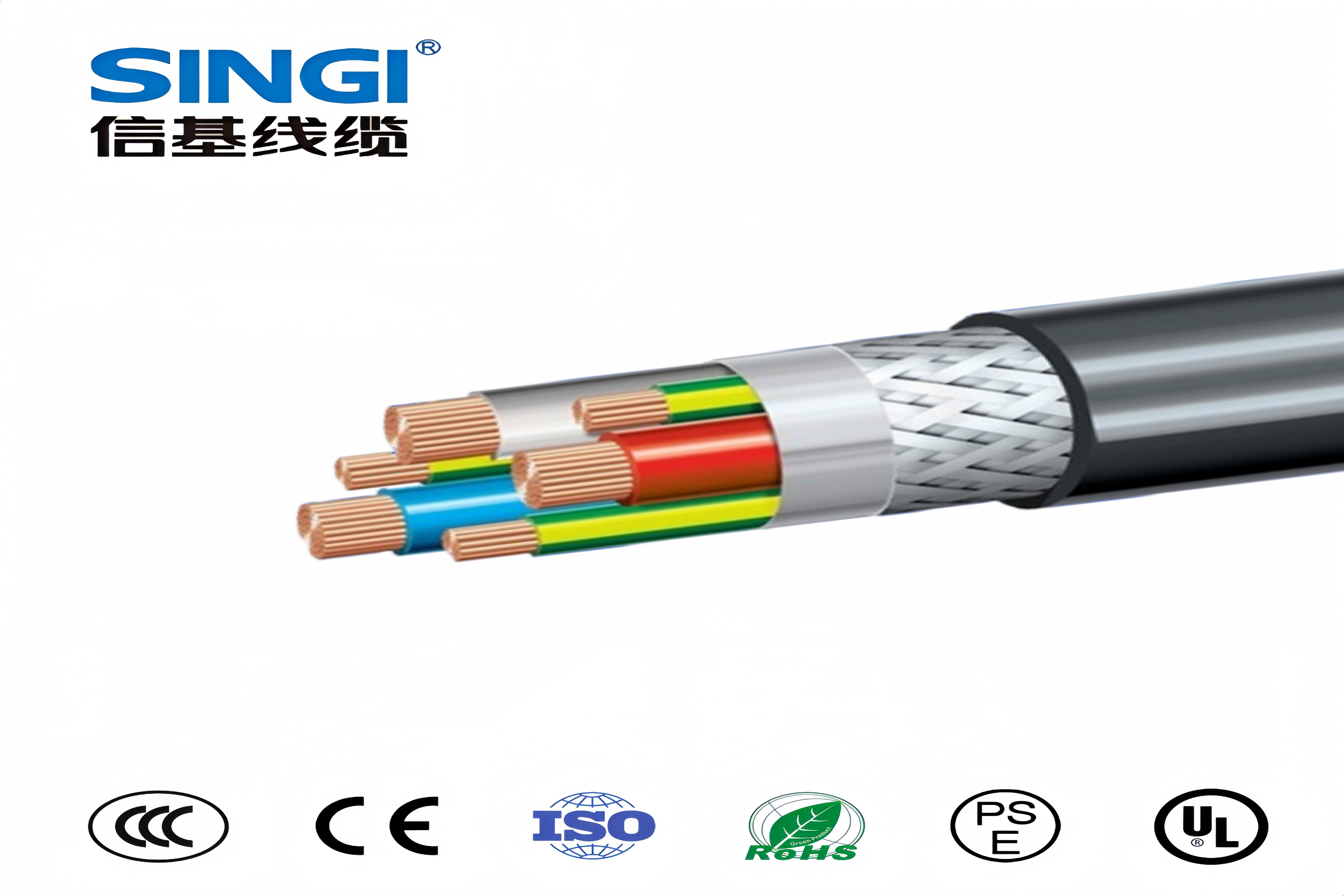

1. 對稱芯線結構：采用三相動力線與對稱三相接地線導體設計，每相絕緣線芯外包裹半導電導體屏蔽層，實現電場均勻分布，降低局部放電風險。分相屏蔽與總屏蔽的雙重屏蔽結構是核心，分相屏蔽（銅帶/編織銅絲）為高頻泄漏電流提供低阻抗回路，總屏蔽（銅絲編織/復合屏蔽）抑制整體電磁輻射。

2. 屏蔽層設計：不同屏蔽方式適配不同場景，銅帶繞包屏蔽低頻屏蔽效能≥60dB，適合電機磁場干擾環境；銅絲編織屏蔽柔性佳，適配頻繁彎曲場合；復合屏蔽結合兩者優勢，兼顧屏蔽效能與機械性能。屏蔽層截面通常為相線截面的50%，部分場合要求與相線截面相等。

3. 接地結構優化：設置整體接地導體，保證高頻電流可靠回流，避免通過設備PE線回流引發誤跳閘，提升系統運行穩定性。

（二）材料選型技術

（三）關鍵性能優化技術

1. 高頻損耗優化：采用多股細銅絲絞合導體，增大導體表面積，降低集膚效應損耗；選用低介質損耗絕緣材料，如：超純凈XLPE，減少高頻下的介質損耗。

2. 絕緣性能提升：通過半導電屏蔽層優化電場分布，采用耐電暈材料，提高電纜抗局部放電能力，延長絕緣壽命。

3. 機械性能強化：采用軟結構導體（R型導體）與彈性絕緣材料，提升電纜抗彎曲、耐拖拽性能，適配移動設備、頻繁布線場景。

四、變頻專用電纜性能評估體系

1. 電氣性能測試：絕緣電阻不低于1MΩ?km，介質損耗角正切值不大于0.05，確保絕緣可靠性；測試屏蔽衰減，100MHz內傳輸阻抗≤1Ω/m，保證抗干擾能力。

2. 電磁兼容（EMC）評估：通過屏蔽抑制系數衡量屏蔽效果，系數越接近零效果越好，同時測試共模電流抑制能力，避免干擾周邊設備。

3. 機械與環境性能測試：測試耐拉強度≥10kN，彎曲半徑符合敷設要求，評估耐溫、耐化學腐蝕等性能，適配不同應用環境。

五、應用場景與選型要點

（一）典型應用場景

1. 工業自動化：如：數控機床、生產線電機控制，需選用銅絲編織屏蔽、XLPE絕緣的變頻電纜，滿足頻繁啟停與抗干擾需求。

2. 軌道交通：動車組、地鐵牽引系統，需耐高溫、耐振動的ETFE絕緣、復合屏蔽電纜。

3. 新能源發電：風電、光伏逆變器連接，需耐候、低損耗的變頻電纜，提升發電效率。

（二）選型核心要點

1. 依據變頻系統載波頻率、dv/dt值，選擇適配屏蔽結構與絕緣材料的電纜，載波頻率高時優先復合屏蔽與低損耗絕緣材料。

2. 結合敷設環境，如：潮濕、腐蝕環境選用鍍錫導體與耐腐蝕護套，頻繁彎曲場景選用軟結構導體。

3. 校核電纜載流量，高頻工況下需考慮集膚效應影響，適當放大導體截面。

六、技術發展趨勢

1. 材料創新：研發納米復合導電材料、高性能聚合物，進一步降低介質損耗，提升屏蔽效能與耐溫等級。

2. 結構優化：推進高柔性、低電容結構設計，適配智能化設備高頻、高機動性需求。

3. 智能化升級：融入在線監測技術，實時監控電纜絕緣狀態、溫度等參數，實現預測性維護，提升系統可靠性。

4. 綠色低碳：采用環保材料與節能生產工藝，降低電纜全生命周期碳排放，契合綠色制造發展理念。
