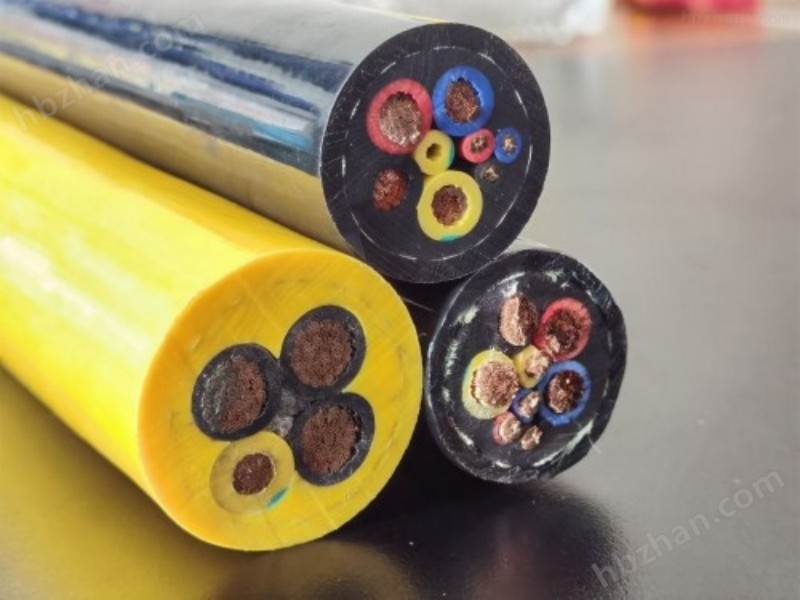

灰渣吊電纜（渣吊抓斗電纜）是專為垃圾焚燒廠、火力發電廠等高溫、高粉塵、強腐蝕、頻繁卷繞工況設計的高強度柔性卷筒電纜，核心是高柔性、強抗拉抗扭、耐溫耐磨耐腐蝕，適配抓斗起重機的垂直 / 往復動態供電與控制。通常采用進口聚氨酯PUR/TPU材料作為外護套，這種材料賦予了電纜耐環境性能。它具備高耐磨性，能夠抵御物料搬運過程中的頻繁摩擦；耐油污特性使其在油污環境中也能保持良好的性能；防水、耐酸堿腐蝕能力則讓它可以在潮濕、腐蝕性強的環境下長期穩定工作。

1. 導體（柔性 + 抗疲勞）

• 材質：99.99% 無氧銅，VDE 0295 Class 5/6 超細多股絞合

• 結構：變節距、退扭絞合，可承受 **≥100 萬次動態彎曲不斷芯 **

• 常用規格：動力芯 10/16/25/35mm2，控制芯 2.5/4mm2（如 4×16+8×2.5）

2. 抗拉抗扭結構（生命線）

• 中心承力：鍍鋅軟鋼絲繩 / 芳綸（Kevlar）繩，抗拉強度≥18kN

• 加強層：芳綸經緯編織層，抵消扭轉應力，防起旋、松散

• 抗扭指標：±180°/m，10000 次循環無開裂、電阻變化≤5%

3. 絕緣與屏蔽（電氣穩定）

• 絕緣：XLPE / 特種耐熱彈性體，長期耐溫 90–125℃

• 控制芯：鍍錫銅編織屏蔽（覆蓋率≥85%），抑制 EMI

• 電容不平衡：≤5pF/m，保障信號傳輸穩定

. 護套（環境耐受）

• 材質：雙層 PUR/TPU 聚氨酯（內護套丁腈彈性體 + 外護套高強度 PUR）

• 性能：耐磨、耐油、耐酸堿、防水、抗 UV、抗撕裂、阻燃

• 溫度：-30℃～+90℃（移動安裝）

電氣與機械參數

• 額定電壓：0.6/1kV

• 測試電壓：3500V/5min

• 彎曲半徑：8–10×D（D 為電纜外徑）

• 認證：CE、RoHS

三、典型型號（可直接用于標書）

• 通用型：RLR 4×16+8×2.5 0.6/1kV 卷筒電纜

• 加強抗扭：RLR-Kevlar 4×25+12×4 芳綸加強型

• 耐高溫：NSHTOU-J 4×35+10×2.5 冶金專用

•


選型與安裝要點

1. 按行程選抗拉：垂直行程≥30m必須加中心鋼絲繩 / 芳綸芯

2. 按功率選截面：10–30kW 推薦16mm2，30–50kW 推薦25/35mm2

3. 卷筒匹配：采用彈簧卷筒 / 電動卷筒，保證收放同步、不拖地

4. 避坑：嚴禁用普通橡套電纜替代，易斷芯、扭結、護套開裂

灰渣吊電纜是專為渣吊抓斗設備量身打造的特殊柔性移動電纜，在垃圾焚燒發電廠、垃圾綜合處理廠、火力發電廠等場所扮演著重要的角色。它主要負責在渣吊抓斗清理爐（灰）渣的過程中，為設備提供穩定的動力傳輸和精準的控制信號連接。
