HY.CL-10超聲波明渠流量計

2026年02月09日 14:51:50人氣：29來源：濰坊金水華禹信息科技有限公司

　　一、用途

　　與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液?jiǎn)挝坏奈鬯欧趴?、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其它形式的儀表具有更高的可靠性。

　　二、工作原理

　　明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。

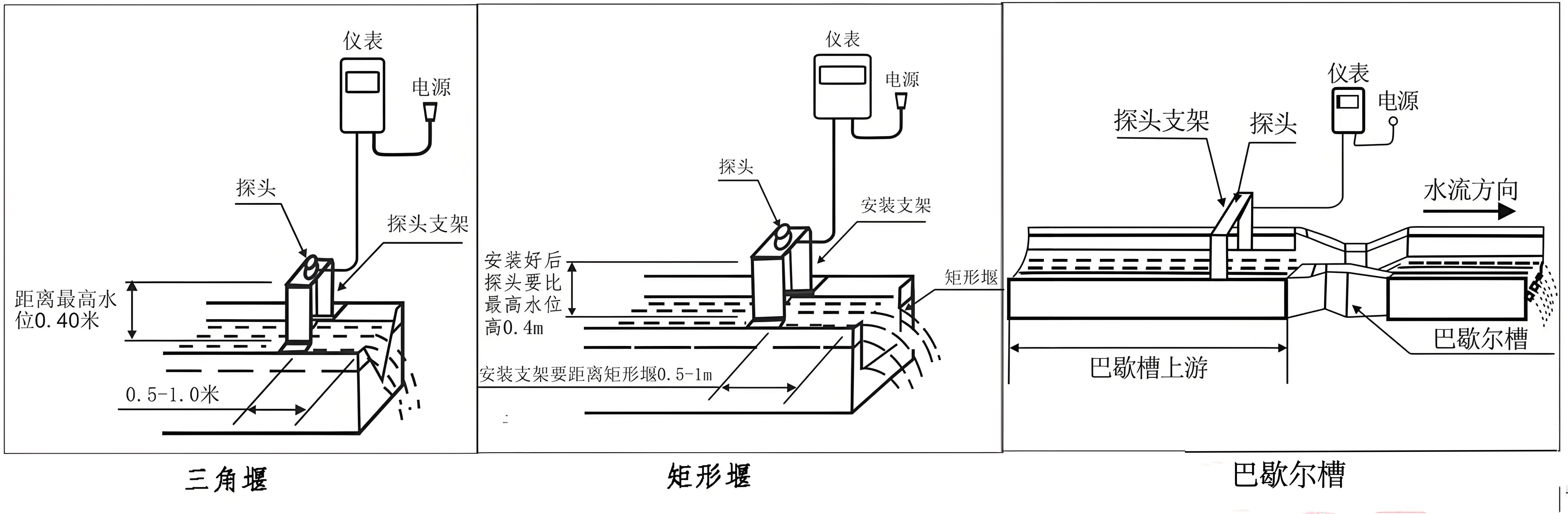

　　常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。

　　使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

　　量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。

　　巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

　　直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關。

　　矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

　　超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。

　　儀表的工作原理：儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表，把液位轉成流量(單位：升/秒)。

　　儀表顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加，得出累計流量。

　　儀表輸出有，4～20mA電流模擬量；繼電器的開關量（需訂貨選擇）；RS485的數字信號；

　　三、技術指標

　　1. 流量量程：0.1升/秒～10米3/秒(由配用量水堰槽的規格決定)

　　2. 流量不確定度：5%

　　3. 超聲波測距：2米

　　4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)

　　5. 測距差：<0.4% 或±3毫米(在1米量程內)

　　6. 水位分辨力：1毫米

　　7. 儀器防護：探頭為可防水式不可以浸水；儀器為防塵式

　　8. 交流或直流供電：交流：220V　50HZ 2W；其他方式選購
