背景概述

我國煤化工行業產能占據全球70%以上，涵蓋煤制合成氨、煤制甲醇、煤制烯烴以及煤制乙二醇等核心領域，是“富煤少氣貧油”國情下保障能源安全與化工原料供給的戰略性產業。

煤氣化是煤化工產業鏈的工藝“龍頭”與核心技術，它通過在高溫高壓條件下，讓固體煤炭與氣化劑（如氧氣、水蒸氣等）產生反應，轉化為以一氧化碳和氫氣為主要成分的粗合成氣。此合成氣是生產甲醇、烯烴、合成氨等下游產品的原料基礎，其穩定與高效制備關乎整個生產線的運行效益。

然而，氣化工段工況極其復雜，不僅普遍高溫、高壓，大多還存在高油、高粉塵、高水汽含量的情況，且過程氣體中含有高濃度的CO、H?等易燃易爆氣體，以及H?S等有毒腐蝕性組分。這些特點使得氣化過程成為安全風險高、工藝控制難的幾大環節之一。因此，建立一套精準、可靠的過程氣體監測方案，對于保障氣化裝置的安全穩定運行、預防工藝事故，以及優化氣化效率具有至關重要的意義。

工藝簡介

現代煤化工廣泛采用固定床、氣流床等氣化技術（如魯奇爐、德士古爐、謝爾爐等）。其核心設備為氣化爐，原煤塊經磨粉制成水煤漿或干煤粉，與氧氣、蒸汽一同噴入氣化爐內，在1200~1600℃的高溫下發生部分氧化反應，轉化為粗合成氣。

反應后的高溫氣體進入輻射鍋爐和對流鍋爐回收熱量，產生高壓蒸汽。隨后，合成氣進入旋風分離器以及水洗塔，通過分離與水噴淋的方式進行初步除塵和降溫，去除大部分飛灰和熔渣顆粒，形成飽和水煤氣，為后續的變換或凈化工段做準備。

整個氣化過程連續、劇烈，對反應條件的控制要求極為苛刻。

監測需求

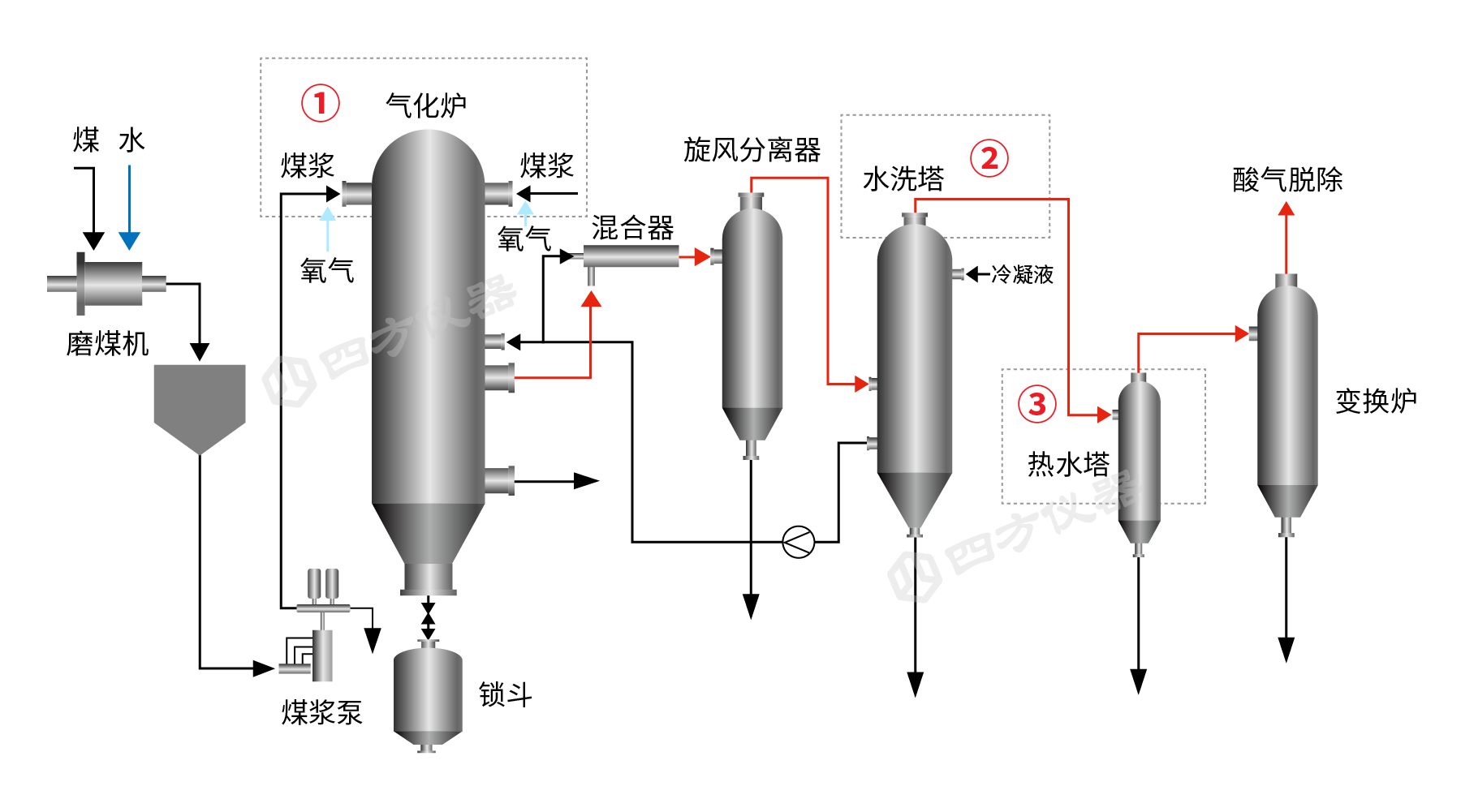

針對氣化工藝的特點與風險，關鍵監測點位與需求如下：

① 氣化爐燒嘴：安全監測

監測組分：CO

監測目的：燒嘴也稱噴嘴，是高溫部件，長時間運行可能出現龜裂或損壞，導致工藝氣泄漏。在此區域布設低量程氣體分析儀器用以監測CO的泄漏情況，是預防火災、爆炸及人員中毒的安全防線，實現早期預警。

② 水洗塔出口：工藝氣組分濃度監測

監測組分：CO、CO?、CH4、H?

監測目的：此點位氣體具有高溫、高濕、含微量塵的特點。精確測量合成氣中各關鍵組分濃度，可用于：

• 評估氣化爐運行狀態與碳轉化率；

• 了解有效氣CO與H?的含量，為下游工藝提供操作依據；

• 實時計算煤氣熱值，指導能源平衡；

• 通過連續監測CH4的含量，來間接判斷氣化爐爐膛溫度，這也是判斷氣化爐壽命和安全的重要參數之一。

③ 初步凈化后（進入變換工段前）：工藝控制監測

監測組分：CO、H?、CO?等

監測目的：在氣體進入后續工段前，提供精確的組分濃度數據，用于預判變換反應負荷，控制變換和脫碳過程中的CO和H2含量，以及變化后的CO2含量，也為全廠物料平衡與碳核算提供關鍵源頭數據。

解決方案

為應對氣化工段惡劣的工況環境和精準的監測需求，推薦采用 “激光/紅外氣體分析儀（防爆型）+激光拉曼光譜氣體分析儀+高性能預處理系統” 的組合方案。

1. 針對氣化爐燒嘴等重點安全區域，采用響應速度快、靈敏度高的防爆型在線氣體分析儀，可專門用于監測低量程CO泄漏（0~10ppm）。該系列產品支持紅外/激光兩種技術類型，抗干擾能力強，能夠在該環節復雜背景下穩定實現低濃度CO的精準測量，且擁有隔爆與粉塵復合防爆功能，為早期安全預警提供可靠數據，筑牢安全生產的防線。

2. 針對水洗塔出口及進入變換工段前高溫、高濕、多組分的工藝氣監測，激光拉曼光譜氣體分析儀選擇很重要。該技術具備多組分同時測量的獨特優勢，可在一臺分析儀內實現對CO、CO?、CH4、H?等多種關鍵氣體的同步、快速定量分析，無需色譜柱分離，且不受水汽干擾。

尤為突出的是，該系統還能夠?qū)崟r計算并顯示氣體熱值，這為實時評估氣化爐運行狀態、優化工藝參數以及計算有效氣含量，提供了更為全面、精準的數據支撐。

3. 面對氣化工段的高粉塵、高水汽環境，配置高性能預處理系統是保障分析儀器測量精準，以及長周期穩定運行的關鍵。該系統集成多級精密過濾、伴熱保溫、自動反吹等功能，能有效去除樣氣中的粉塵和水汽，并為分析儀提供潔凈、恒溫的樣氣，從根本上解決探頭堵塞與部件腐蝕問題，確保數據的連續性和準確性。

此組合方案集成了多種技術的優勢，兼具專項監測的深度與全組分分析的廣度，輔以堅固的預處理保障，為核心安全生產與工藝優化提供堅實的數據支撐。

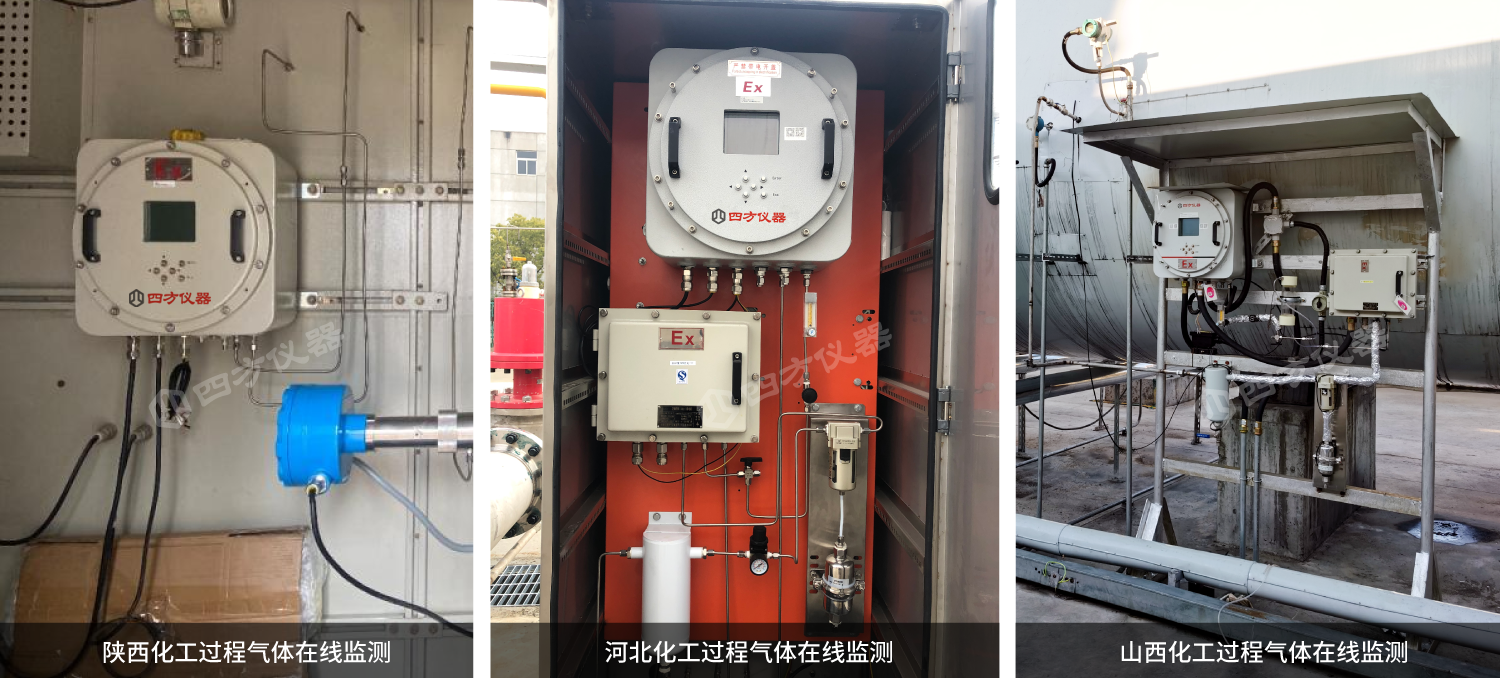

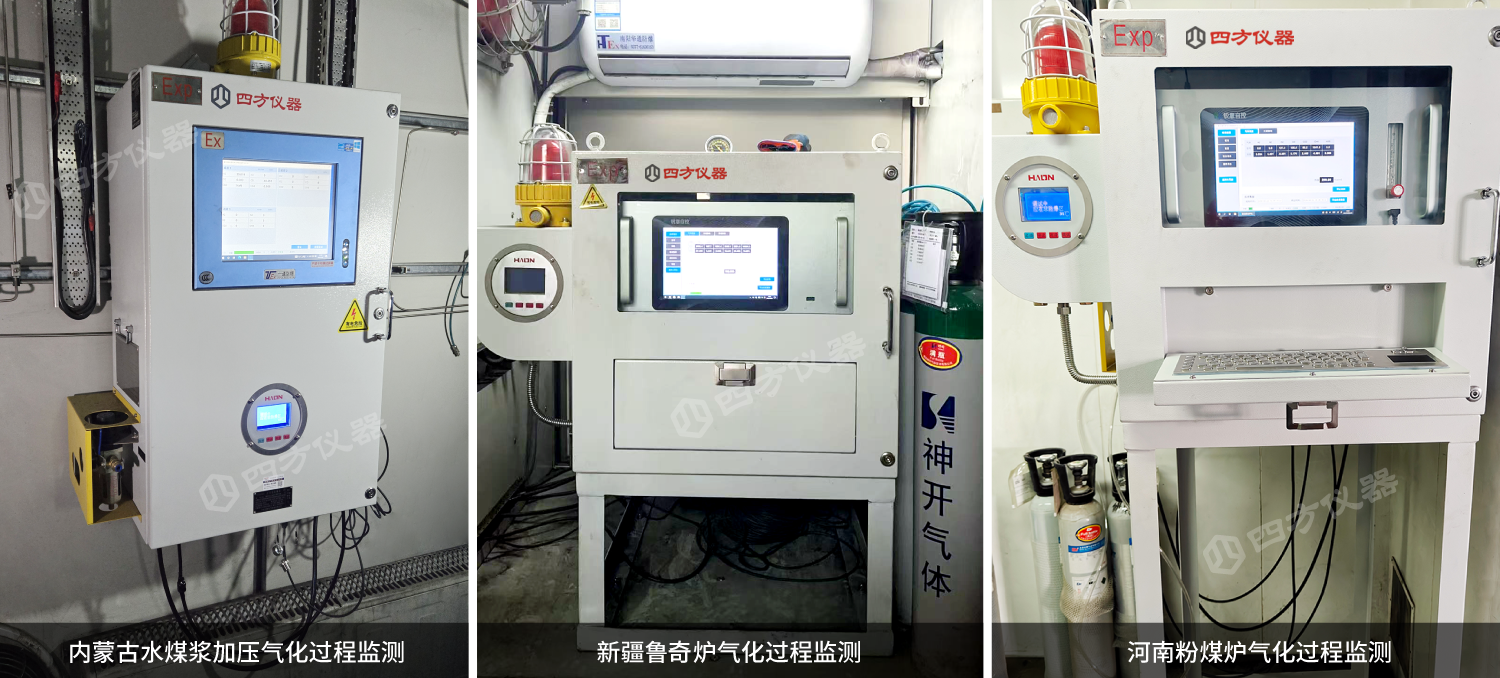

應用案例

氣體精準監測是貫穿煤化工全流程的“生命線”。為實現穩產增效與清潔轉化，變換與凈化工段還面臨著哪些獨特挑戰？又有哪些創新的監測方案？我們將在后續文章中為您深度解讀。
