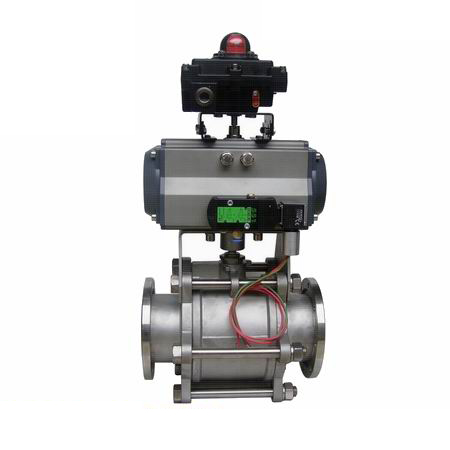

氣動真空球閥安裝調試方法

結合行業規范與沃德WODE閥門公司指導文件，氣動真空球閥的安裝調試需遵循以下標準化流程，確保密封性及控制精度：

‌一、安裝前準備‌

‌設備檢查‌

核對閥門型號、規格（如DN50、PN16）與系統參數匹配性，確認閥體材質（如316L不銹鋼）和密封材料（PTFE）符合介質要求‌。

檢查閥門外觀無損傷，球體與閥座接觸面光滑無劃痕‌。

‌環境與工具‌

清理管道接口，清除焊渣、油污等雜質，防止安裝時污染閥腔‌。

準備扭矩扳手、密封膠、螺栓及校準工具（如壓力表、檢漏儀）‌。

‌二、安裝步驟‌

‌定位與固定‌

優先選擇水平或垂直安裝位，預留操作空間（≥300mm）便于后期維護‌。

使用法蘭或螺紋連接，按對角順序均勻緊固螺栓，避免閥體受力不均導致變形‌。

‌氣動執行器連接‌

執行器與閥門軸方需對齊，安裝后手動旋轉測試是否卡滯（扭矩≤5N·m）‌。

接入潔凈氣源（過濾精度≤0.4μm），氣源壓力調至0.4–0.6MPa‌。

‌三、調試流程‌

‌手動預調試‌

通過執行器手動按鈕或手柄，測試閥門全開/全閉位置是否到位，確認無機械干涉‌。

記錄開閉行程時間，常規要求≤2秒/次（90°旋轉）‌。

‌氣動功能驗證‌

接入電磁閥控制信號，執行空載啟閉測試，觀察氣缸動作連貫性及響應速度‌68。

調整限位螺釘：全開時微調左側螺釘，全閉時調節右側螺釘，確保行程與信號同步‌68。

‌密封性檢測‌

關閉閥門后加壓至1.5倍工作壓力（如0.9MPa），保壓5分鐘，泄漏率≤1×10?¹? Pa·m³/s為合格‌。

真空系統需用氦質譜儀檢測閥座密封面漏率（標準≤1×10?? Pa·m³/s）‌。

‌四、注意事項‌

‌氣源質量‌：壓縮空氣需經三級過濾（除油、除水、除塵），避免雜質損壞氣缸密封圈‌。

‌防護措施‌：高溫或腐蝕環境需加裝散熱片或防腐罩，防止執行器元件老化‌。

‌信號校準‌：定位器與控制系統聯調時，需驗證4–20mA信號與閥門開度線性關系。

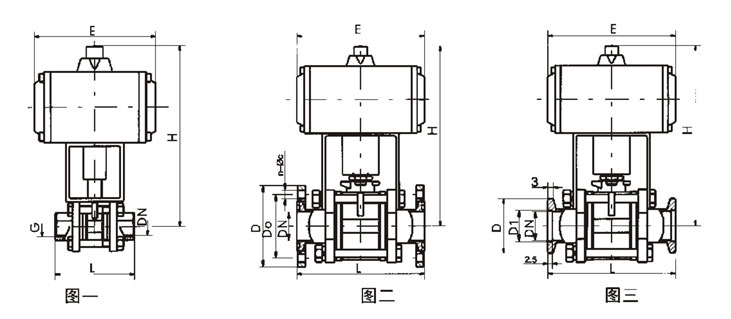

                                                               螺絲連接                                          活套法蘭連接                               卡盤式連接
